万用电表不可不说的几个特征






一、拉术特性
500型万用表的主要技术特性见表2—1







二、工作原理
500型万用表的总电路图见图2—13，当转换开关置于不同位置时，可组成不同的测量电路，下面分别加以说明。
1．直流电流测量电路
将万用表左面转换开关置于A挡，右面转换开关置于任意一个电沉丝程挡，就可组成图2—14的直流电流测量电路。




图2—14中lk61电阻和可调电阻1.4k始终与表头串联，用作温度补偿。其余电阻都作为分流吧阻接成闭路式。当量程为50兆时，全部电阻作为分流电阻，包括12k和2.25k愿两电阻在内。在其余量程时，均把分流电阻的一部分串接在表头文路，而将实际的分流电阻减少，所以转换开关置于不同的量程档位，即可改变电流的量程。
2．直流电压测量电路
测量直流电压时，可将万用表的右面转换开关置于v位置，左面量程选择开关置于直流电压的任意一个挡。这时测量电路组成图2—15的形式。




测量交流电压，可将有面转换开关置于V位置，左面量程选择开关旨于交流电压的任意一个挡，这时测量电路组成图2—16的形式，




这就是闻减小附加电阻的办法，补偿由于整流效率低所导致的表头电流下降，做到测交流电压与测直沉电压时的刻度基本一致。测2500v交流高压，闻专配的10Mo时加电阻。被测高压接于“2500v”和“*”两个插孔之间，量程开关可置于10一500v任意一挡。此外，表头并联一个10PF电解电容，闻来平滑整流后的脉动电压，使万闻表测低于10Hz的低频时，指针不至抖动。
3．音频电压测量电路

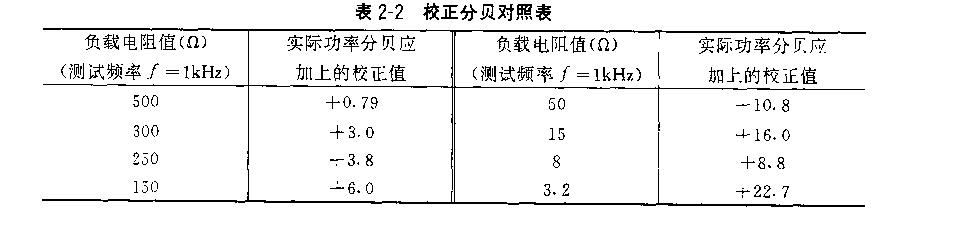

测量音频电压的电路闻的仍是测量交流电压力测量电路，不同的是由“dH”与“x”两个插7L接入被测电平。为了防止直流分量窜入仪表，用一个0.1伏电容隔离直流，测量电路仍如图2—l 6所示。dB到度是以10V挡为标准进行的，当改用其它交流电压挡测高电平时，要在d蓖标尺读数的基础上，再加上附加d8，ioo型万闻表的附加dB值见表2—2。http://www.dgzhenghang.cn
