恒温恒湿研究室车间内的温度场特征





研究室内的温度场通常有两种方法：一是研究室内的平均温度，另一种是研究室内具体区域内各点的温度。平均温度只能大致的反映车间内的总体温度情况，不能对针对于某些特殊位置和均匀性进行分析，而恒温恒湿对温度主要就是要求各点的温、湿度满足工艺要求，同时又有均匀性的要求。因此本文将采用第二种研究方法，重点是生产工艺所在的区域。

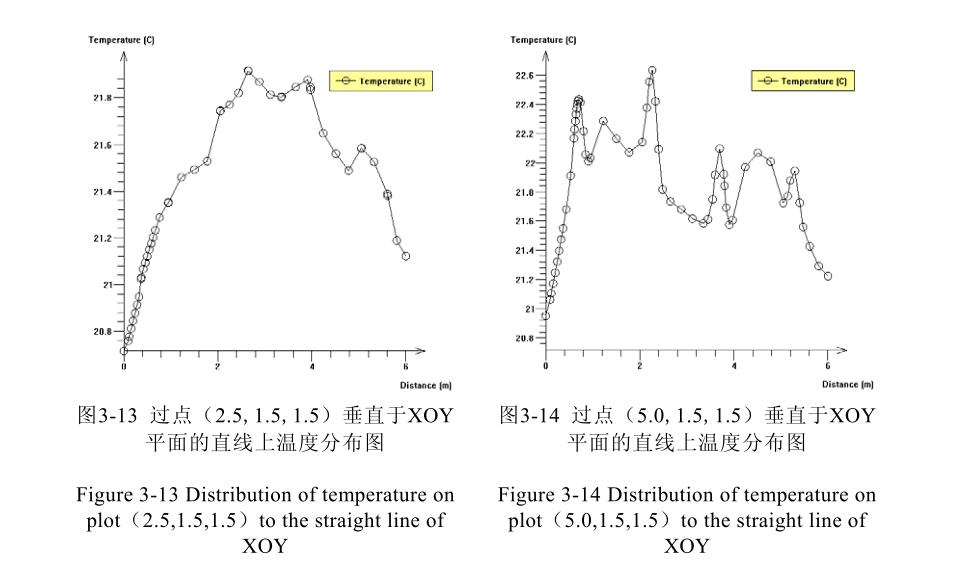

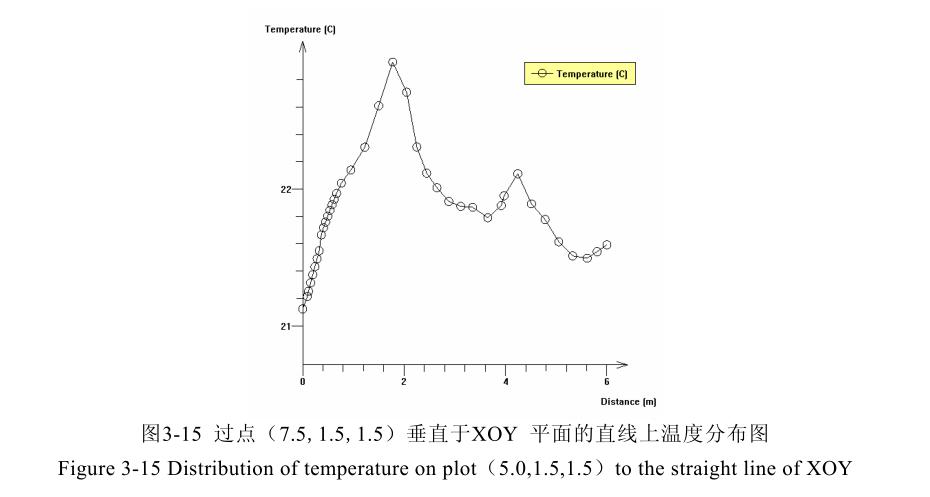

首先，通过切片图，截取工作面上的温、湿度场，分析工作区的温、湿度情况是否满足工艺要求。然后，通过曲线图分析工作面上一条直线的温、湿度变化情况。分析温度与湿度的均匀性。图3-10是工作面的温度分布图，图3-11~图3-15是恒温恒湿车间内六台机床工作面上的五条直线的温度曲线图。

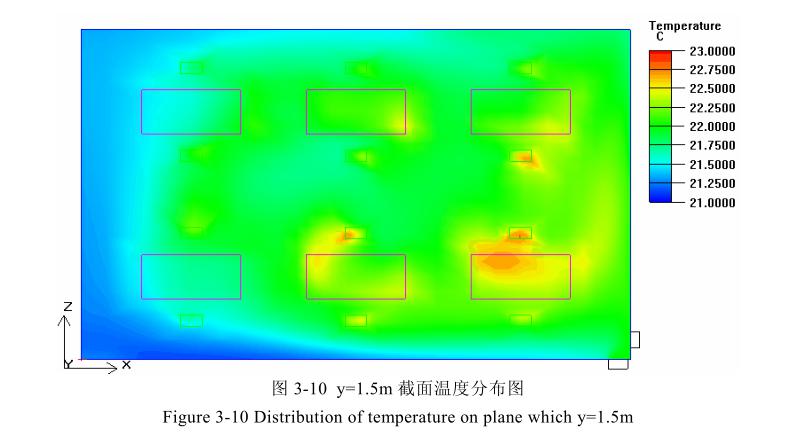

由图3-10可以看出，左侧壁面附近的温度比较低，部分工作区的温度要求没有达到。右下角的机床上空的温度偏高。其他区域基本在22℃左右。

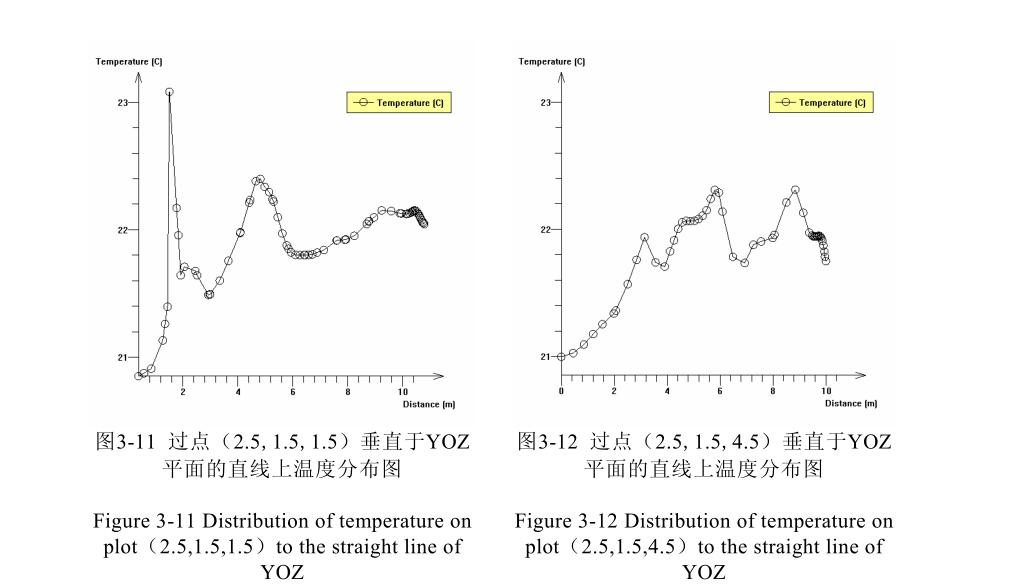

从图3-11可以看到，工作区内的点（2.0,1.5,1.5）的温度超出23℃。对比图3-11~图3-15这五张图，变化的趋势一致，但是各自的波动却有很大的不同。说明在这种通风方式下，温度分布不均匀。http://www.dgzhenghang.cn
