转子检修及质量标准 氢冷发电机转子气密试验

 转子检修及质量标准 氢冷发电机转子气密试验

部位 名称	检 修 项 目	质 量 标 准
转   子   本   体	1、转子表面检查。 2、转子表面通风沟检查。 3、转子两端风扇检查。 4、中心环的检查。 5、护环的检查。?  6、转子滑环的检查。 7、发电机转子引出导电棒的检查。 8、转子气密检查做压力试验。	1、转子表面应无锈斑、烧焦、变色及弯曲现象。各部螺丝应紧固、无松动现象。 2、转子通风沟内应清洁、干净、无灰尘、油垢，槽楔紧固、无松动、位移、断裂、破损等现象。 3、风扇叶片无灰尘、油垢，叶片无松动、破裂现象，平衡块装置牢固、无移位。 4、中心环无变形和裂纹，与大轴嵌装的中心环必须接合紧密，无间隙和松动现象。止动销子螺钉等紧固牢靠、无松动现象。  5、护环无碰伤、变色、裂痕及斑点，无移位特征。钻有通风孔的护环，其孔的四周应无裂纹。
滑环刷握刷架碳刷	1.转子滑环表面的检查。 2.滑环绝缘套的检查。 3.滑环与轴同心度的检查。 4.刷架引入、引出线的检查。 5.刷握的检查。	1、滑环表面应光滑无小沟及凸凹边，应清洁、干净、无锈垢、油脂等。当滑环表面不平状态大于1.0毫米时，可以旋光，但不得超过滑环的最小允许直径不得小于420mm。  2、滑环绝缘套应清洁、无电刷粉末、灰尘、油脂、损坏、破裂、松动等现象。?  3、滑环与轴同心，其摆度一般不应超过0.05mm。 4、滑环引入线应紧固，绝缘完好、绑线完整、无破损现象。 5、刷架的引出线绝缘良好，接线处清洁、刷架及刷架轴应无破裂。?    6、刷握下部边缘与滑环表面距离应为2～4mm，电刷与刷握应有0.1～0.2mm间隙，使电刷在刷握内自由活动。电刷的高度不小于刷握的1/3高度。炭刷表面没有破裂、粗糙等痕迹，并使之与滑环表面完全吻合，且接触面不得小于75％，调整电刷的压力在1.96×104—2.94×104Pa之间，固定刷架的螺丝应紧固，刷辫完好。

  氢冷发电机转子气密试验：?
(1)在转子穿入定子前，要做转子漏气试验。使用带盖板工具将励磁机端轴孔封住，向中心孔通入清洁干燥的压缩空气，在0.29MPa～0.39MPa压力下检查有、无漏气。?
(2)在30分钟内压力应无下降，当下降时，应检查漏气部位，并消除之。?

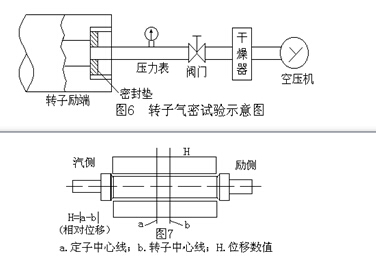

(3)漏气消除后，再重复上述试验，历时6小时其压力降低不低于开始压力的10％，即为合格，具体见图(6)所示：
