试验筛 技术要求和检验金属穿孔板试验筛

试验筛 技术要求和检验金属穿孔板试验筛
1 范围
本部分规定了金属穿孔板试验筛的技术要求和试验方法。
本部分适用于GB/T 6005 中筛孔尺寸从1 mm-125 mm 的圆孔试验筛;和GB/T 6005 中的筛孔
尺寸从4 mm-125 mm 的方孔试验筛。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其版本(包括所有的修改单)适用于本文件。
GB/T 5329 试验筛与筛分试验术语(ISO 2395: 1990 , MOD)
GB/T 6005 试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸。
标记与方法
金属丝编织网试验筛的标记由筛框尺寸、穿孔板筛孔的基本尺寸(见表1)、筛孔形状和标准号组
成，单位均为毫米，即：
1.筛框尺寸/穿孔板筛孔的基本尺寸筛孔形状标准编号。
2.其中，筛孔形状，圆孔用R 表示，方孔用S 表示。
4.2 标记示例
3.筛框尺寸为</>200 mmX50 mm ，筛孔基本尺寸为16 mm 的圆孔试验筛的标记为:
4.</>200 X 50/16R GB/T 6003.2一2012
5.筛框尺寸为</>200 mmX50 mm ，筛孔基本尺寸为16 mm 的方孔试验筛的标记为z
6.</>200 X 50/16S GB/T 6003.2-2012
5 金属穿孔板
5. 1 技术要求

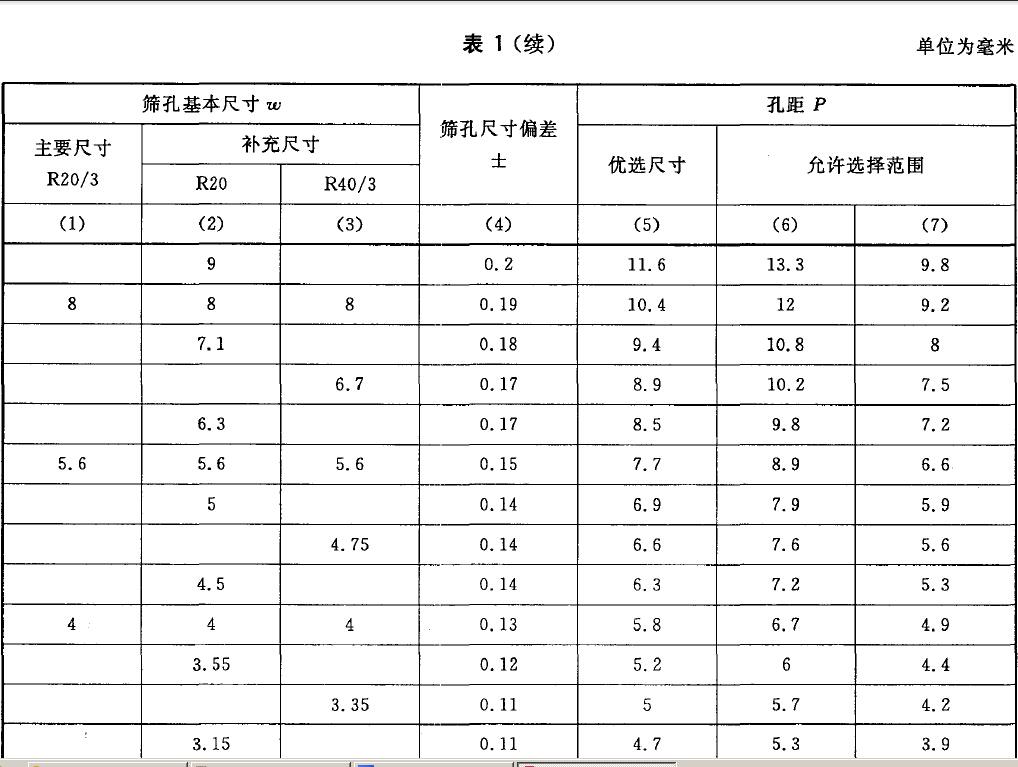

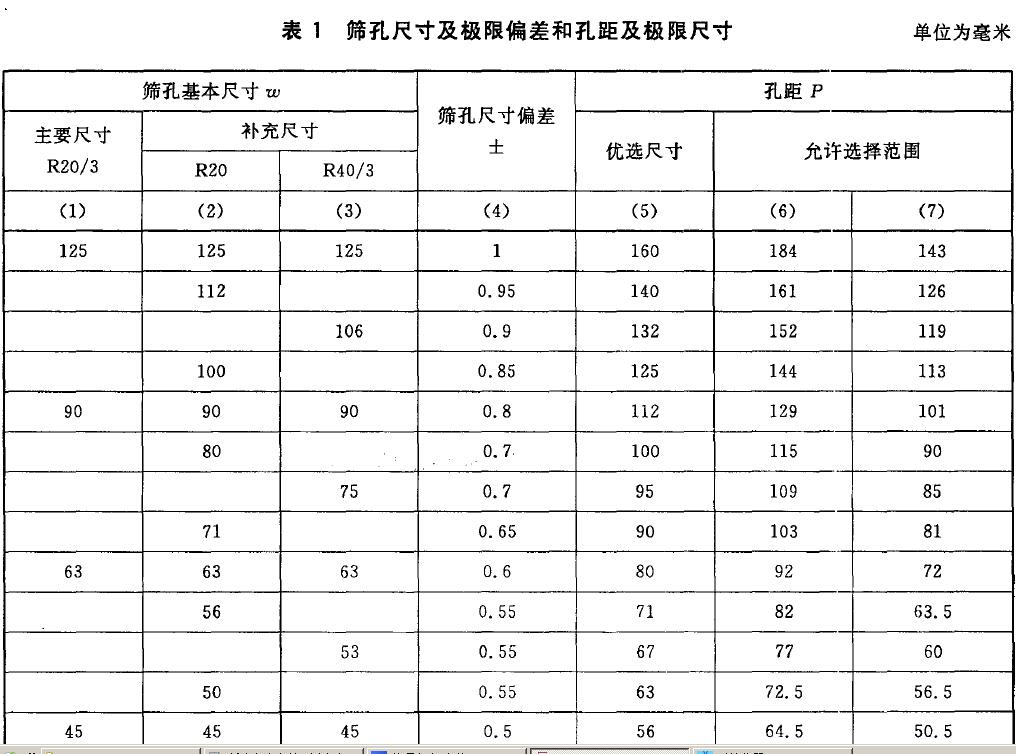

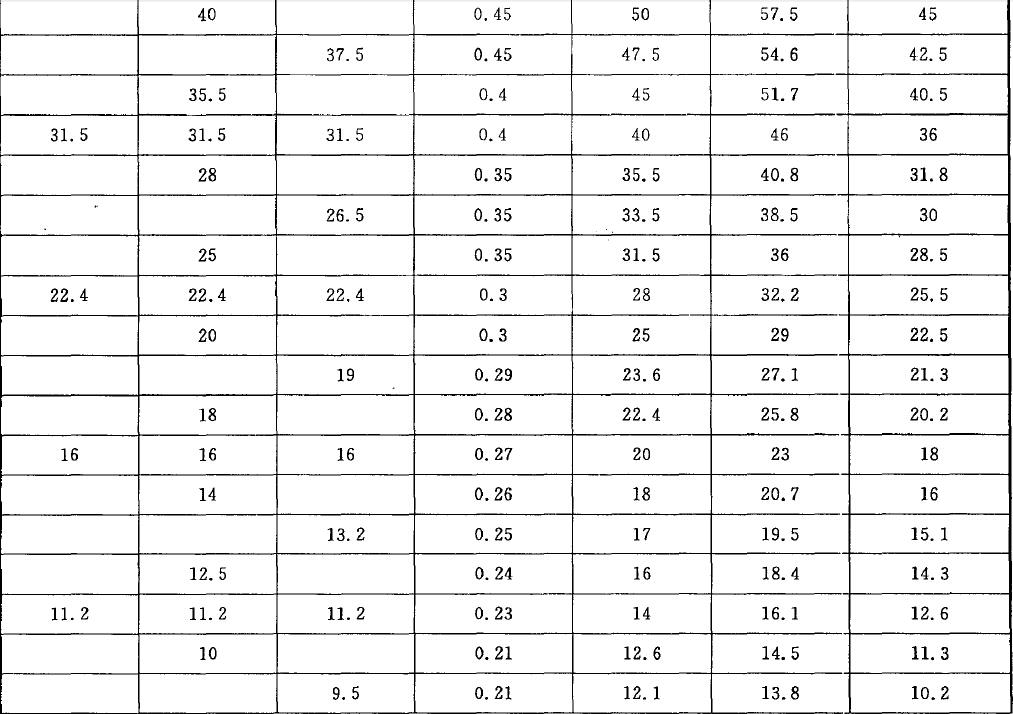

5. 1. 1 筛孔尺寸及极限偏差和孔距及极限尺寸按表1 的规定。

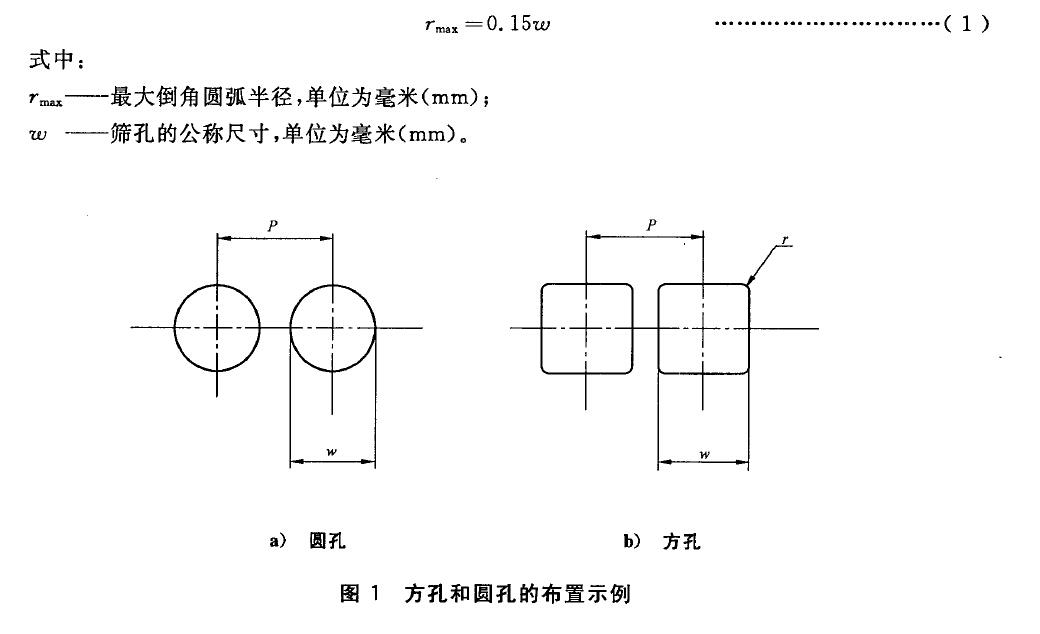

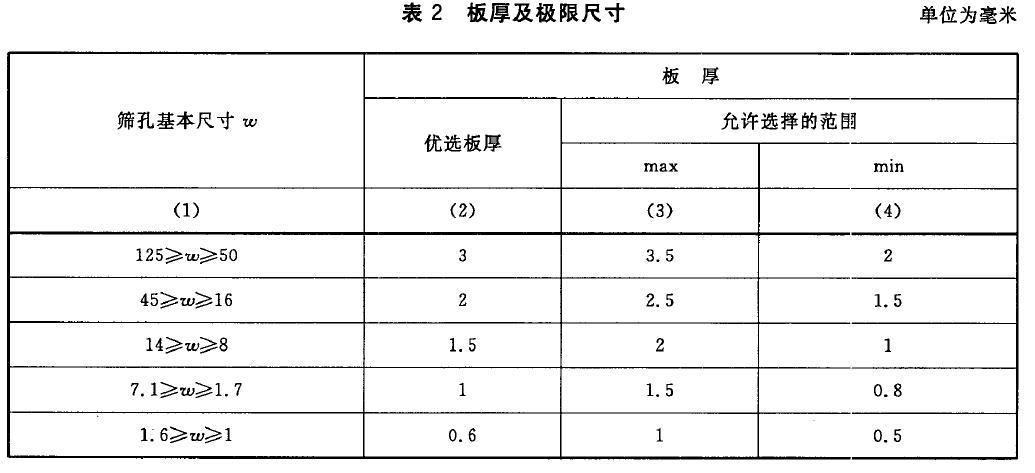

板厚按表2 的规定。金属穿孔筛板上的方孔和圆孔应按直线或交错线布置(见图1)。筛孔4 mm 及以上的筛板应

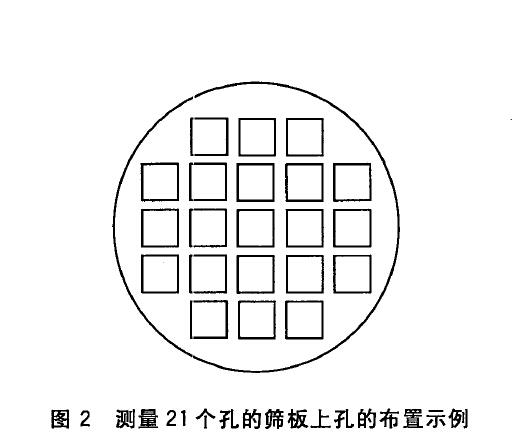

留有未穿孔边缘。各孔必须完整，见图2 。这个边缘受筛孔的尺寸、孔距和制造商生产的不同宽度的未穿孔边的影响。方孔的角可以倒圆，允许倒圆圆弧半径可按式(1)计算
筛板的材料采用铜板时，边缘处有时会使用黄铜，用户在要求其他材料时需做特殊的说明如：不锈钢
1.一般要求
金属穿孔板上的每个筛孔都应能够接受检验，并符合5. 1 中表1 第4 列的规定。
测量网孔尺寸应选用合适的检测设备使精度达到20μm 或1/4 的公差(表1 第4 列) ，取两者之间
的较大值。
2.外观检查
贴靠在均匀的照明背景上观察金属穿孔板，如果在筛孔的外观上发现明显的缺陷(缺陷长度
二三4 mm 时) ，则此试验筛判为不合格。
3.筛孔和孔距尺寸的检查
方法1. 按表3 规定，在方孔的中间宽度方向和圆孔的直径方向上测量孔的尺寸。
方法2. 对于圆孔和方孔，应在穿孔板上选定的任一区域测量其尺寸和孔距，沿着不同方向的两条
直线，每条至少150 mm 长，每个方向上至少有8 个筛孔。如果任一筛孔超过了尺寸公差，此试验筛则为不合格。如果在穿孔板上的筛孔未达到在一个或两个方向上检查所要求的筛孔的最小数目，则检查试验筛上所有的筛孔。

4.试验筛的结构
5.防止物料在盖子和接料盘之间的连接处产生堵塞，应将连接处充填以防止物料堵塞。
筛框的边缘应平整光滑，并且要能方便地与筛框基本尺寸相同的其他筛、盖、接料盘等套叠在一起
使用。

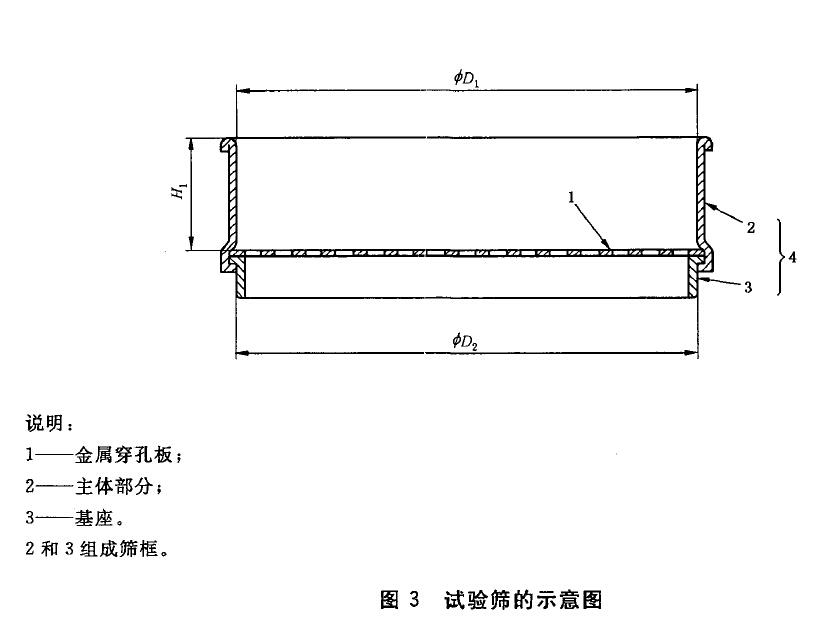

6.筛框和筛网之间的结构应防止筛料卡住(见图3) 。

试验筛的标志
筛网应有固定清晰的标牌，标牌应有如下内容:
a) 产品标记;
b) 金属丝和筛框的材料;
c) 制造企业名称及标识;
d) 制造筛板的批号：
