 一，用自测方法
对通道模板进行检查，特别应检查通道模板有否断裂和机械损伤，元件有否松动。
二，模拟量输入通道模板系列的试验检查方法
1检查项目
a)绝缘电阻检查;
b)动作功能检查;
寻址功能检查;
采样速度检查;
c)度检查;
d)抗干扰检查;
共模干扰;
串模干扰;
e)特殊功能检查。
2.检查方法
3.绝缘电阻检查
本检查方法仅适用于隔离型的通道模板，对非隔离型的通道模板绝缘电阻检查方法由供需双方商定。
4.半隔离型通道模板
将输入端子全部短接后与计算机地之间用规定直流电压兆欧表进行测试。绝缘电阻值应符合制造厂规定。
5.全隔离型通道模板
除按6.2.1.1测试方法测试以外，还应将各路输入端子分别短接，参照上述方法测量各路输入端子之间的绝缘电阻。
6.动作功能检查
7.寻址功能检查
对被测通道模板的某一路输入90%量程的被测信号，其它路都输入零信号，然后使用测试检查程序进行测试，并在。盯上或者其它显示仪器上观察，结果只有该路有信号，其它路均为零。按上述方法对每路都测试一遍，确认寻址功能正常。
8.采样速度检查
任选两路，在测量范围下限值的基础上，分别加入量程的5%和95%输入信号，以制造厂规定的采样速度进行交替采样测试，测试结果应符合规定度指标要求。此时，用示波器或计时器测定AI通道模板进行一次采样所用时间(采样时间).取其倒数即为采样速度。
9.度检查

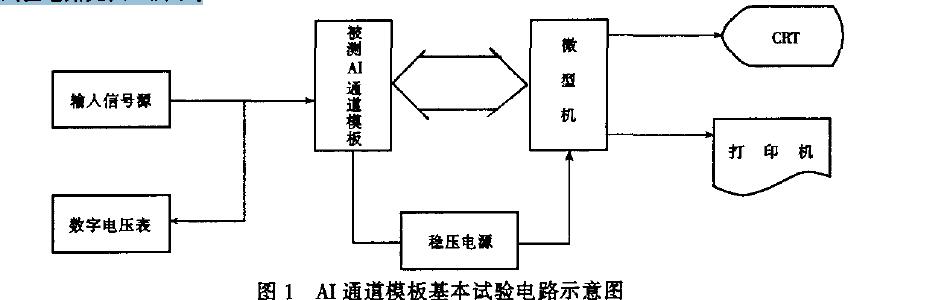

1.通道模极的度为实测的平均误差与3倍的均方根误差之和。试验电路见图1所示。
