1抽样方法
1.1检查批的组成
单台泵经简单汇集形成检查批。检查批可以与投产批、销售批、运输批相同或不同，由同一规格型号或不同规格型号、同一质量等级、生产条件和生产时间基本相同的单台泵组成。但每个检查批的批量不得超过15台。
批的组成、批量大小以及识别批的方式等，应协商确定.
1.2抽样方案
采用一次抽样方案。每批样本数为两台，不合格判定数为o.
1.3样本的抽取
样本应从检查批中随机抽取，可在批构成之后或在批的构成过程中进行-
1.4样本的检验
抽取的样本按第7章规定的方法进行检验.
2判定方法
每台泵(样本)必须符合本标准全部考核项目的技术要求为合格产品，凡达不到本标准规定的任何一项指标，均判定为不合格品。两台样本均为合格品，则判该批为合格批，否则*，J该批为不合格批。
2.1测量方法
2.2测量装置
2.3测试罩
如图2所示，形状为困筒形.罩的轴向尺寸为1.5D.此处D是翠的内径.试验气体进口在罩的轴
线上，并与连接法兰的距离为D.进气口的排列应使气体自背离泵口的方向进入测试罩.测量人口压力和极限压力的真空计在距离连接法兰O.5D处，其轴线垂直于罩的轴线.测试罩的轴线应垂直于泵人口法兰平面。

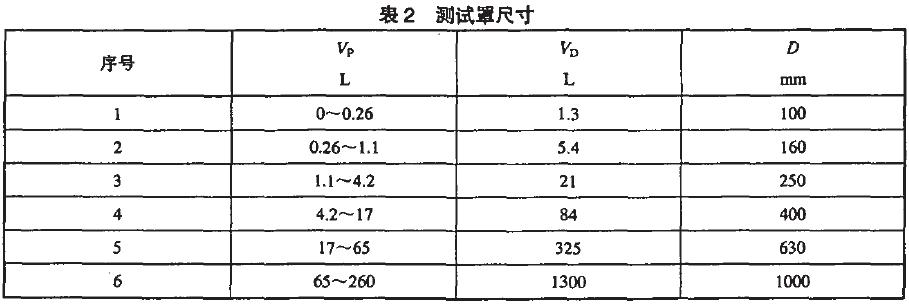

测试罩的容积Vo至少应是泵一个压缩周期扫过容积怜的五倍。在泵人口必须连接一个异径接头，其长度不应超过0.5D(见图1).对于给定规格的泵，罩尺寸在表2中给出.

3.压力计
对于压力离于或等于IPa时，其校准精度为土5%.对于更低压力，校准精度为土10%。
3.1功率表和电流互感器
功率表和电流互感器应具有一级精度，并具有计量部门签发的有效证书。
3.2测量条件
测量时应符合以下条件:
a)泵实际转速与额定值之差小于土3%，
b)冷却水流量和温度应符合设计要求:
d)环境温度在0'C-40'C之间，测量期间波动不大于士I'C，
e)测量气体为干燥空气，相对湿度不大于75%:
f)测气镇泵时，其掺气量应符合设计要求.
3.3抽气速率和极限压力的测量
按GB!T 19956.1-20051I80 1607-1:1993和GB!T 19956.2-2005月80 1607-2:1989中的规定进行测量.
3.4消耗功率的测量
3.5测量方法
在不同人口压力下，用功率表测泵驱动电动机的输入功率，然后乘以电动机不同负荷下的效率，即为泵的消耗功率.
3.6测量步骤
关闭微调阀和辅助进气阀.开泵运转，待泵温平衡后，开启微词阀和辅助进气阀，使罩内压力由低至高，逐点稳定，同时测取功率值，为使测得值具有要求的精度，应避兔功率表在面值二分之一以下使用.测量值应具有两位有效数字.
对于气镇泵，应在上述测量以后，完全打开气镇阀，待泵温再一次平衡后，重新测量气镇时的消耗功率.7.5工伟温度的测量
泵在极限压力下运转Ih后，把温度计固定在排气阀附近，连续观察3伽ùn，若温度变化不超过n:.温度计指示的最终温度即为泵的工作温度.
对于气镇泵，应在上述测量以后，完全打开气镇阀，继续运转Ih.再测量气镇时的工作温度，工作温度与极限压力同时测量.
4.噪声的测量
4.1位验规则
4.2每台泵必须经制造厂检验部门检验合格，并附有产品质量合格证方可出厂-

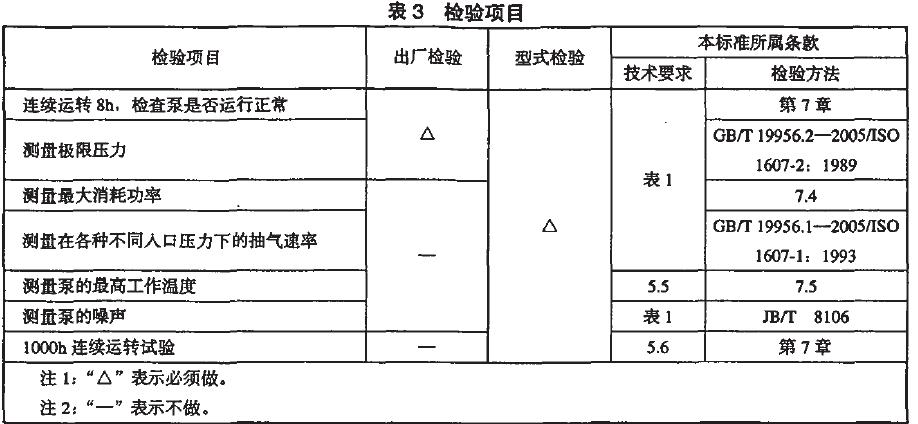

4.3泵的检验分出厂检验和型式检验.检验项目见表3.
