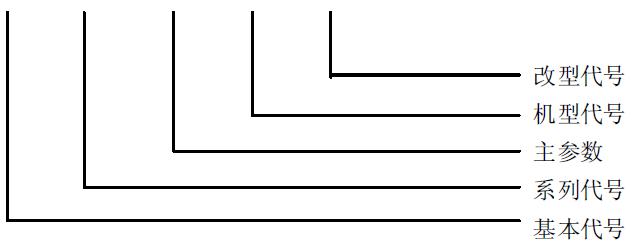

1.型号的组成

1.1基本代号
以产品名称“真空净油机”的大写汉语拼音字母ZJ 表示：Z代表“真空”，J 代表“净油机”。
1.2系列代号

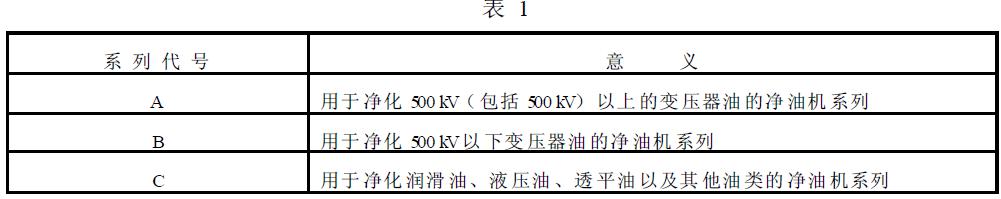

系列代号按表1 的规定。

1.3主参数
净油机的主参数为公称流量（单位：L/h），以1/1000 的公称流量数值来表示。
1.4机型代号

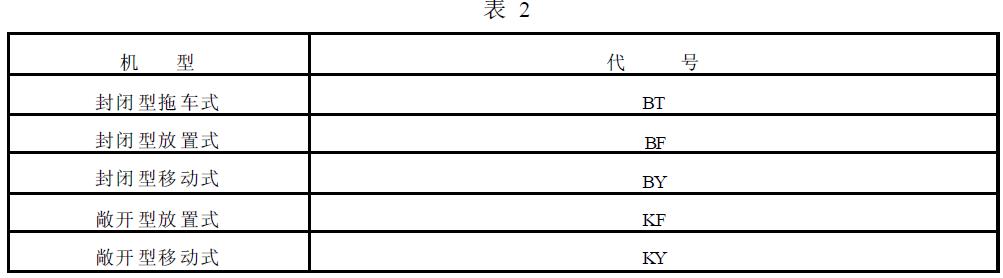

机型代号按表2 的规定。

1.5改型代号按改进的次序分别以A、B、C……表示。
2 型号示例
例1：公称流量12000 L/h，封闭型放置式A系列真空净油机为：ZJA12BF；
例2：公称流量6000 L/h，敞开型移动式B 系列真空净油机为：ZJB6KY；
例3：公称流量1000 L/h，封闭型移动式次改进C 系列真空净油机为：ZJC1BY–A。
3 基本参数
3.1 A系列真空净油机基本参数按表3的规定。

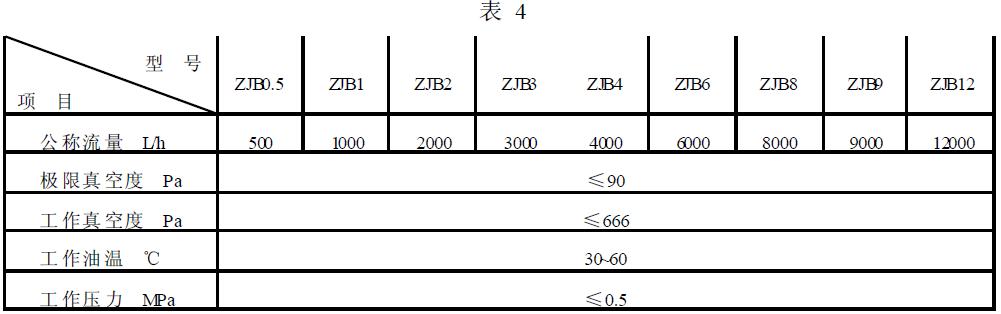

3.2 B系列真空净油机基本参数按表4的规定。

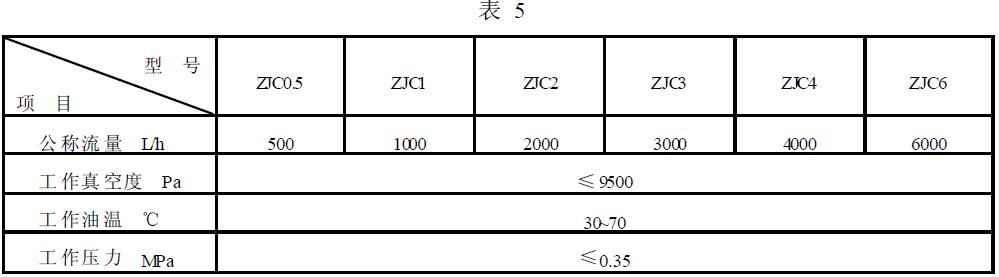

3.3 C系列真空净油机基本参数按表5的规定。

4 技术要求
4.1 净油机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。
4.2 净油机选用的材料和外购件应有检验合格证，无合格证时，制造厂须按有关标准进行检验，合格后方可使用。其主要材料：碳素钢应符合GB/T 700 的规定，铸件应符合GB/T 9439 的规定，不锈耐酸钢应符合GB/T 14976 或GB/T 3280 的规定。主要油路管道、真空系统管道材料应采用无缝钢管，并符合GB/T 3639 或GB/T 14976 的规定。
4.3 净油机在海拔2000 m 以下，环境温度5~40℃时应能正常工作。
4.4 加热器、过滤器、冷凝器和真空罐等焊接容器压力试验和气密性试验应符合GB 150 中10.9 的规定。

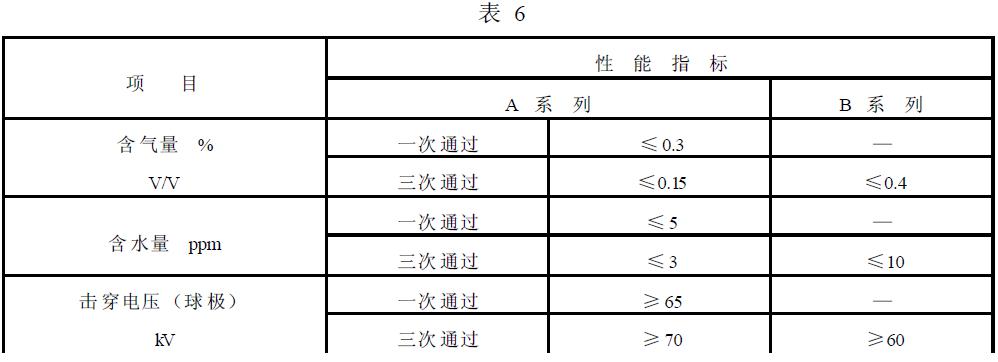

4.5 含气量不大于10%、含水量不大于50ppm、击穿电压不小于30kV 的环烷基新变压器油，经A.B系列净油机净化后，油的性能指标应符合表6 的规定。对其他绝缘油和压油可参照表6的规定执行。

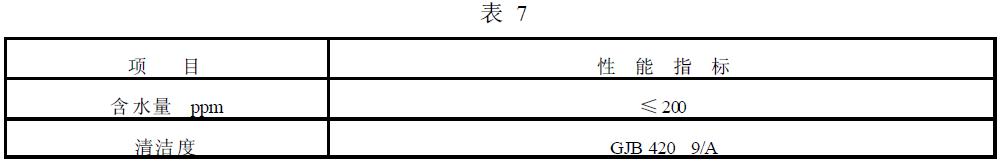

4.6 含水量不大于20000 ppm、清洁度低于GJB 420 12/A 的N46号机械油经C系列真空净油机净化后，油的性能指标应符合表7的规定

4.7 A、B系列真空净油机真空系统泄漏量规定如下：
a）A系列净油机不大于11Pa·L/s；
b）B系列净油机不大于150Pa·L/s。
4.8 真空净油机工作噪声（声压级）不大于85dB（A）。
4.9 真空净油机各运行系统电气设备应灵敏、准确、安全、可靠。
4.10 真空净油机控制系统电气设备应符合GB/T 5226.1 的规定。
4.11 真空净油机应涂覆油漆的表面，其涂漆质量应符合JB/T 7217的规定。
