范围
1.1本标准规定了离心和轴流式鼓风机和压缩机热力性能试验的试验方法。
1. 2 本标准适用于制造厂对压比大于1.15，气体物性参数为己知的离心和轴流式鼓风机、压缩机和排气机(以下简称压缩机)的热力性能试验。
1.3 通过试验和计算确定设计条件下压缩机的热力性能参数·
a) 压缩机的进口容积流量;
b) 压缩机的升压或压比
c) 压缩机的轴功率
d) 压缩机的效率;
e) 压缩机的喘振极限。
由上述性能参数绘制压缩机在设计转速下的流量与升压(或压比)、轴功率及其效率阔的相互关系曲线；如果压缩机分段(缸)试验时.则其性能可以用各段(缸)性能曲线表达，或者用由各段(缸)性能曲
线叠加而得到整机性能曲线表达。
1.4 本标准推荐的测量仪表和测量方法是限度的要求，并不限制使用其他同等或更高精度的测量
仪表和测量方法。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性.
GB/T 1236-1985 通风机空气动力性能试验方法
GB/T 2624一-1993 流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量
3 符号和说明

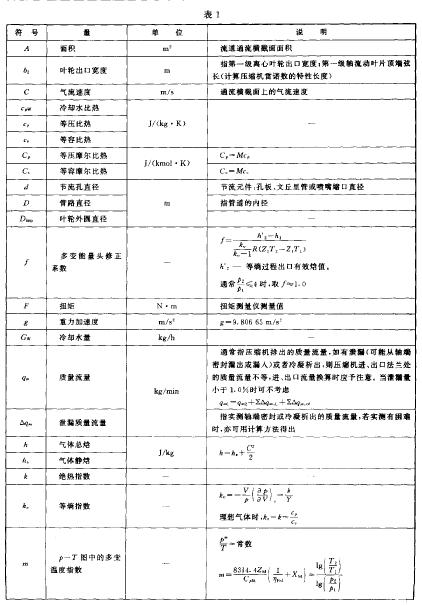

本标准所用符号列于表1.符号的脚注列于表2。
