1.试验管路
试验管路一律采用圆管，其尺寸、形状及表面要求应符合下述规定。
1.1进气和出气试验管路的截面积，应尽可能分别与压缩机进、出口法兰端面的面积相同。若不同时，应另用锥形接头连接。
1.2进气试验管路用收敛锥形接头，其两截面面积比不超过1.O~I.30
1.3出气试验管路用收敛或扩散形接头，其两截面面积比不超过O. 7'~1. 3 0
1.4锥形接头外形尺。I 见GB/T 1236 中的规定。

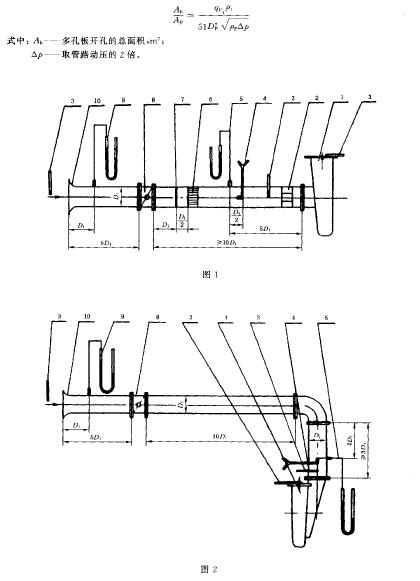

1.5进、出气试验管路的内壁面应是平整、无尘垢和元起皮的光洁管壁，管路长度应分别符合图l~图9 的规定。
2.进、出气试验管路上应分别设有供测量静压和温度的测量孔。
2.1测量静压的孔:在管路指定的同一截面壁上，沿圆周方向均布钻4 个孔。该孔须垂直于管壁，管与孔交界的内壁面周围须平滑，无毛刺.不致产生堵塞。根据气体的具体情况，孔的在径应尽量小，其不得超过3 mm"
2.2测量温度的孔在管路指定的同截面壁上，沿圆周方向均布钻4个孔，每个孔与测静压的孔等距错开45°
2.3 静压测量点的动企巨大于升压5% 时，应在静压孔下游截面上沿圆周方向间隔90°位置钻2 个孔，供安装动压管用。
2.4整流器和多孔板
2.5整定管路内气流用的整流器分井字形和多fL形两种.其外形尺寸见GB/T 1236 的规定。
4.4.2 多孔板
多孔板上的fL 数1且不少于500个/m2 ，并且在整个板上的孔数不得少于50 个，其化的总面积与管
路截面积之比，由下式确定:
