轿车淋雨实验室规划首要内容

轿车淋雨实验室是车身密封性首要检查设备，现在吉祥集团各制作公司的淋雨室在构造和参数方面或多或少存在坏处，国内对于淋雨实验室的论文也不少，但对其参数的规划断定和设备选型在理论核算上短少清晰论述，这篇文章经过施行JL 7162(吉祥金刚轿车)淋雨实验室项目，总结了淋雨实验室规划经历。

㈠、淋雨实验室构造
轿车淋雨实验室是车身密封检查的首要设备，首要有房体、喷淋体系、吹干体系及操控体系构成。
❶房体首要作用是构成关闭的实验区域与非实验区阻隔，通常选用复合墙体构造，内层用镀锌板，外层为彩钢板，中心填隔音材料，骨架用型钢焊接而成，室体旁边面设有玻璃窗，便于调查室内状况。
❷喷淋体系发生模仿人工降雨，由水泵、水过滤设备、回水槽、回水池、吸水池、管路及喷嘴等构成。喷淋水由水泵从吸水池泵出，经过滤器进入管路从喷嘴喷出，进回水槽流入回水池，经过回水池沉积过滤进入吸水池进行下一轮循环。
❸吹干体系为确保车辆清洗，车辆完结淋雨测验后对车身外表实验水进行吹干，吹干方式有凉风、热风两种。JL7162淋雨实验室选用强凉风构造，其原理是当气流速度到达相当程度(20 m／s以上)，使车身上的水构成水雾脱离车身。吹干体系由风机、风箱、风管等构成。风机发生强风经过滤后由风箱分配进入风管，均匀吹在实验车辆外表，使水与车身别离。

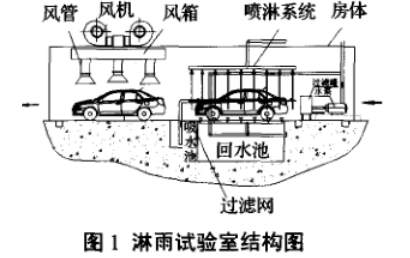

❹操控体系由操控电器、流量计、压力表等构成，对车辆实验时刻、淋雨强度、喷发压力进行调整操控。淋雨实验室构造如图1所示。2淋雨实验室参数依据G B／T 12480．90《客车防雨密封性实验办法》，淋雨实验室首要规划参数有淋雨规范面积、降雨强度、喷发压力等。

二、规划关键
淋雨实验室的规划断定首要根据以下参数：淋雨实验区尺度、水泵、吹干设备类型、喷嘴数量及安置、储水池等。
①淋雨实验室外形尺度根据G B 12480．1990规则，淋雨实验区长度应取三，宽度取，高度取f+f0．4～0．6)。此外，实验区与吹干工位、车辆进入口处应有恰当的隔离带。
②水泵的选型水泵额外流量挑选应满意淋雨强度请求，水泵流量喷嘴安置应确保车体外表面被人工雨均匀掩盖，不存在死区并契合相应的降雨强度请求。
③储水池构造与容量为节省水资源，实验水通常循环运用，水池分两个或三个彼此连通设有滤网的池，完结回水、过滤、沉积、吸水等功能。水池总容量除满意运用车辆用水量外，还应使水有充沛的时刻沉积。因为轿车出产用淋雨实验室运用频频，为确保水质，储水池容量较大，通常在50 m以上，水池详细尺度按实践地势断定。一起轿车出产厂淋雨实验室设在总装车间室内，为确保车间整齐，淋雨实验区除设有回水槽外，在车辆出入口处还应设置隔水槽。
④吹干体系的规划首要是风口的安置和风机选型，风口的数量和方位应使气流彻底吹遍车辆表面。根据出风口总面积和规划气流速度断定所选风机。
⑤淋雨实验控制为确保淋雨实验契合实验请求，管路体系还装有流量计、过滤器、压力表等设备，在运用前应对淋雨强度、喷发压力进行校验，到达请求后方予运用。除满意淋雨强度和压力外，还应对淋雨、吹干时刻进行自动控制，在实验室入口处设置光电开关和时刻继电器。淋雨实验室投入运用后应守时替换循环水和清洗水池。
