电镀溶液试验方法整平性试验

电镀溶液试验方法整平性试验
1 主题内容与适用范围
本标准规定了电镀榕液整平性能的试验方法.
本标准适用于具有各类整平性能的电镀榕液。
2 引用标准
GB 6462 金属和氧化物覆盖层横断面厚度显微镜测量方法
3 术语
整平作用;键液所具有的使镀层表面比底层表面更平滑的能力-
4 方法原理
JB/T 7704.5-95
人为地制造出有微观粗糙平面的试样，在待测镀液中进行电镀，测量试样表面电镀前后微现轮廓的变化.以评定镀液的整平性能.
5 试验方法
5. 1 匮正弦J皮法
5. 1. 1 概述
用操铜钱紧密缠绕铜棒制成表面有规则"波峰"、"峡谷"的阴极试样.在待削镀液中电镀.测量镀后
阴愤试样做现表团"峰"、"谷"振幅(镀层厚度)的变化.评定镀液的整平能力。
5. 1. 2 试验仪器及设备
a. 带摄影装置的主相显微镜3
b 金相镶嵌机；
c 金相抛光机；
d 试验室电镀设备。
5. 1. 3 镀液及工艺条件
待测镀液且间隔层镀液e 选择的间隔层镀掖应仅有几何整平性.其镀层与待测镀液模层色泽对比度较大为佳.多选用氟化键铜液和普通镀镰液。电钝工艺条件由相应镀液规定。
5. 1. 4 阴极试样及阳极
5. 1. 4.1 阴极试样
取向mm 的铜悸.在铜棒端，从偏离圆心处垂直于圆截面锯开一条长约20 mm 的细缝.用o. 15
mm 裸铜丝沿铜棒锯开段， 圈挨一圈地依次紧密缠绕铜棒成螺旋状，使其剖面呈现为有"波蝇飞"波谷"状有规则的假正弦披形，将其用作阴极试样-
5. 1. 4.2 阳恨
选取与键液相应的并符合国家标准的阳极板.
5. 1. 5 试验步骤
5. 1. 5.1 将待测镀液和间隔层镀液分别注入各自镀槽中.井在槽中置人相应阳极，按工艺条件要求将镜砸在预选温度恒温.
5. 1. 5.2 阴极试详经常规镀前处理后，带电人间隔层镀槽中闪镀打底。
5. 1. 5.3 闪镀后试样经水洗、弱酸浸蚀后，置人待测钝槽中.按规定的电流密度电镀15----20 min; 取出试样.水冲洗后迅速带电人间隔层电镀槽中，按其规定的电流密度电镀3---- 5 min. 如此便待测钝液钝辰与间隔层镀层相间循环电镀6~7 次，最后键问隔层约30 min 作为加厚保护层。
5. 1. 5.4 将电镀层阴极试样沿锯缝剖开，锯下带轴心绕线部分.然后按Gß 6462规定的方法制成金相试样.在300 倍盘相显散镜下观察，并与测微惊尺在同倍数下一同摄影。冲洗出金相照片。
5. 1. 6 结果计算

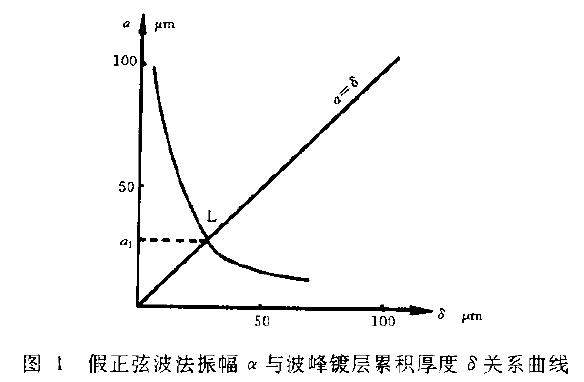

5. 1. 6.1 用测微标尺照片.在试样盘相照片上测量待测镀液键出镀层的假正弦被振幅(α)和被峰外的罩积厚度(们，并作..3 关系曲线，如图1 所示。
