1 范围
本标准规定了蜂窝式电除焦油器的术语和定义、基本参数及代号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于煤制气行业蜂窝式电除焦油器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB 6222 工业企业煤气安全规程
GB/T13306 标牌
GB/T 13931 电除尘器性能测试方法
JBIT 4730.2 承压设备无损检测第2 部分:射线检测
B厅4730.3 承压设备无损检测第3 部分:超声检测
B厅9688 电除尘用晶闸管控制高压电源
NB/T 47003 .1-2009 钢制焊接常压容器
3 术语和定义
下列术语和定义适用本文件。
3.1蜂窝式电除焦油器honeycomb style electric coal tar remover
利用静电吸附原理，将煤气中焦油雾除去，以净化煤气的设备;设备沉淀极(阳极〉为蜂窝式结构。
3.2煤制气coal gas
以煤为原料加工制得的含有可燃组分的气体。
3.3沉淀极receiving electrode
正六边形金属管，工作时施加高压直流电(正极) ，用于收集吸附了负离子和电子的焦油雾滴等杂质。
3.4标准状态normal state
压力为101 325 Pa、温度为O'C (即273 .1 5 K) 的状态。
4 基本参数及代号
4.1 基本参数
基本参数如下:
a) 单元处理煤气量3000m刊~78 OOOm刊(标准状态) ;
b) 单元电场面积1. 7 旷~20m2;
c) 设计温度<120'C;
d) 设计压力<0.1 MPa;
e) 氧含量运1%;
f)空塔煤气流速<1 mls 。
4.2 电源参数
需要的直流电压等级和电流等级应从符合JB/T 9688 的规定数值中选取。

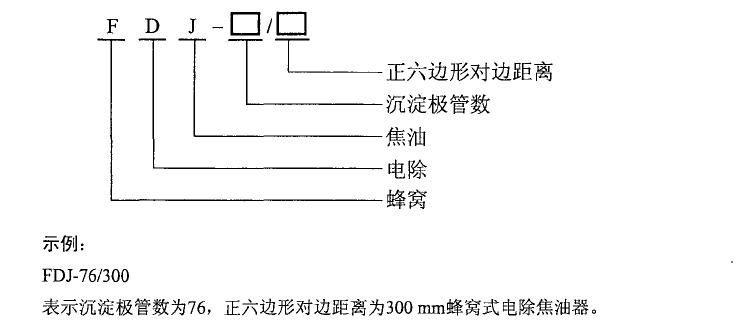

4.3 产品代号表示方法

5 技术要求
5.1 出口焦油浓度ζ20 mg/m3 (标准状态)。
5.2 泄漏率ζ1% 。
5.3 压力阵:::::;1000 Pa 。
5.4 电晕极与沉淀极同心度土8mm，电晕极垂直度士2mm ，沉淀极垂直度I5mmo
5.5 焊接表面应符合NB/T 47003.1-2009 中9 .4的规定，对筒体焊接应按JB/T 4730.3 或JB/T 4730.2的规定，做25%超声检测并达到II 级，或射线检测并达到III级。
5.6 设备严密性试验压力为设计压力的1.1 5 倍，应符合GB 6222 的规定。
5.7 对简体焊缝需做煤油渗漏试验，应符合NB/T 47003.1 的规定。
6 试验方法
6.1 出口浓度和压力降应符合GB/T 13931 的规定。
6.2 泄漏率检验(严密性试验)应符合GB 6222 的规定。
6.3 空载通电试验应符合GB/T 13931 的规定。
6.4 煤油渗漏试验应符合NB/T 47003.1-2009 中9.7.9 的规定。
6.5 元损检测应符合JBIT 4730.2, JB/T 4730.3 的规定。
