商压组合电器配电室六氟化硫环境监测系统

商压组合电器配电室六氟化硫环境监测系统
1 范围
本标准规定了高压组合电棍配电室六氟化硫环境监测系统(以下简称系统)的组成与命名、技术要求、试验方法、梭验规则、标志、包装、运输和贮存。
本标准适用于电厂、变电站的高压开关配电窒以及高压开关生产车间环境中监测六氟化硫浓度、氯气含量是、温度、泼皮的版测系统。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根搅本标准达成协议的各方研究是否可使用这些文件的簸新版本。凡是不注日期的引用文件，其愚新版本适用子本标准。
GBff 191-2000 包装储运阁示标志(eqv ISO 780, 1997)
GB 9969.1998 工业产品使用说明书总则
GBrr 14436一1993 工业产品保证文件总则
GB/T176262006 电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC 61000中2 ，
2001)
GB/T17626.3…2006 磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idt IEC
610004-3, 2002)
3 六氟化硫气体的一般性质
3.1 物理性质
六氟化硫气体的分子式为SF6、分子较为146.ü7、分子直径为4.56X lQ-lOm,
六氟化硫气体在常温常压下里气态，在20'C 和10 1.325kPalJ才的密度为6.16均1m3 ( 约为空气的5倍)。
六氟化硫气体的临界淄度为45.6'C ，绞尽缩而液化，淄常以液态装入钢瓶运输。
纯净的六氟化硫气体毫无色、无色、无嗅、无主器和不可燃的。
3.2 电气性质
六氟化硫是负电性气体，有吸附自由电子的能力，具有良好的灭弧和绝缘性能。在10 1.325kPa大气压力下的均匀电场中，六氟化硫气体的耐电压强度约为氯气的2.5倍。
纯净的六氟化硫气体是…种物理化学位能稳定的气体，在电弧作用下会分解，当温度达到8∞K-1000K时开始少最分解，~温度达到4∞OK以上时，大部分的分解物为硫和氟的单陈子。电弧熄灭后，绝大部分分解产物又重新综合成稳定的六氟化硫分子。其中极少量的分解物，在2重新结合的过程中与游离的金属原子、水利氯发生化学反应，产生金属氟化物及氛、硫的氟化物，有些分解物是有糠的。经验
袭明，工作人员在即便是含有非常微量的分解物的环境中，也会感到刺鼻或不舒服的气味，对弊、口、良等有明显的剌激。这种反应在有明1æ中海反应之前的几秒钟内就会产生。
4 组成与命名
4.1 组成
4.1.1 采集装置
包括六氟化疏气体采集糕、六氟化硫气体浓度变送糕、氧气变送器、激度变送祷‘~度变送器以及检测是否有人员进入配电蜜的红外传感榕等。
4.1.2 且在接班机装黛
究成数据显示、报瞥数据有储、发送控制指令、报警控制、报警查询等。当有报警信号发出时，系统Iifl.能够自动启动风机排风，排风时间可灵活设定。
4. 1.3 报警装置
~配电烹环境中六氟化硫气体浓度、混度数值高于设定的报警债或氧气含量低于设定的报警值时，设备输出报警信号，并能发出声光警示，提醒有关人员注意，并采取进一步措施。

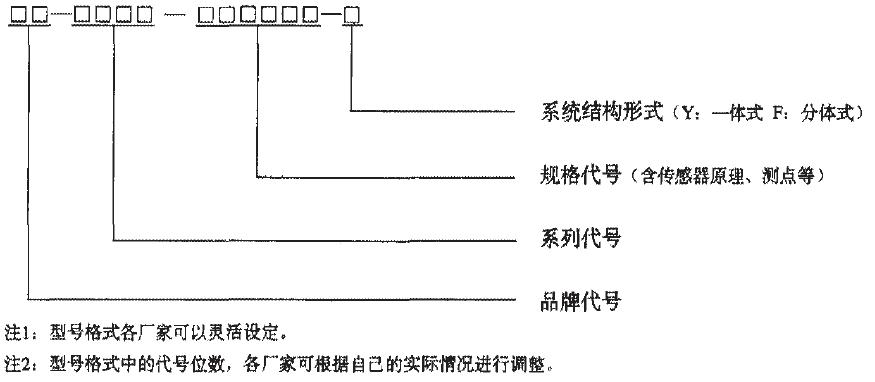

4.2 命名
型号按以下标记：
