一、范围
本标准涉及到GB/T 19075 定义描述的射流风机所有技术性能与特性的试验。本标准不包括为管道应用设计的或为空气循环单独设计的那些风机，例如，吊扇和台扇。本标准所叙述的试验程序与试验室条件有关，现场的性能试验不包括在内。
二、 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本标准。
GB/T 755.2-2003 旋转电机(牵引电机除外)确定损耗和效率的试验方法（IEC 60034-2.1972 ,IDT)
GB/T 1236-2000 工业通风机用标准化风道进行性能试验。（idt ISO 5801.1997)
GB 10068-2000 轴中心高为56 mm 及以上电机的机械振动振动的测量、评定及限值(idt IEC60034-14:1996）ISO 14695.2003 工业通风机振动测量方法
三、 术语和定义
GB/T 1236 和GB/T 19075 中所做的术语和定义及以下术语和定义均适用于本标准。
1、通凤机有效动压Pdeffective fan dynamic pressure
通风机输出的动能分量的常规数量表示。对于射流风机来说，可由通风机有效出口速度和进口密度来计算。
注：通风机有效动压将不同于穿过该截面的动压的平均数，因为它不考虑由于偏离均匀轴向速度分布而造成的动能波动部分。
2、凤机有效出口面积, effective fan outlet area
在射流风机情况下，指风机出口面积扣除电机、整流罩或其他在注解中提到的障碍物的有效面积。

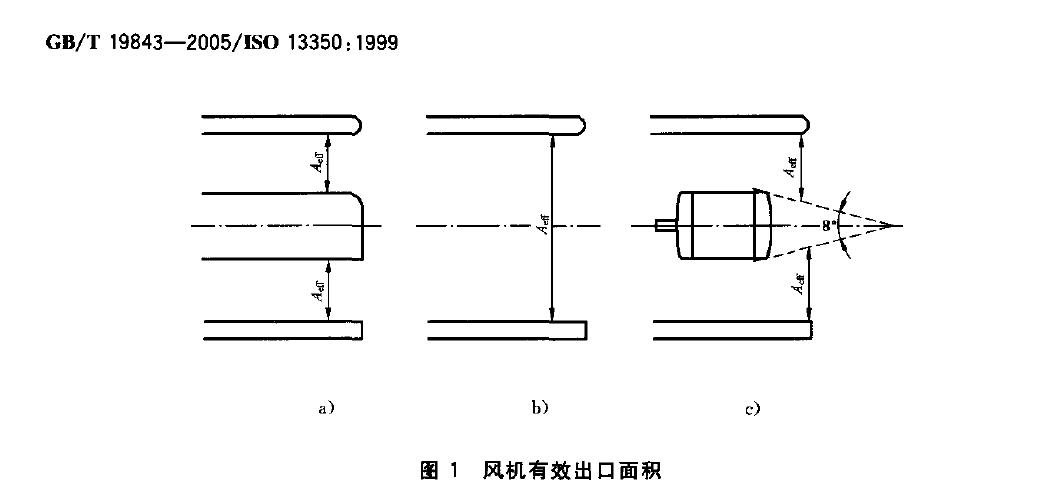

注1：如果消声器中心体达到风机出口平面，那么风机有效出口面积定义为风机出口平面的环形面积，如图1a）中所示。
注2：如果风机具有元中心体的消声器，如图1b），那么风机有效出口面积应为靠近消声器内的横截面积，不是某种喇叭口形状的出口截面积。
注3：如果中心体(电机或消声器的中心部分)不延至出口平面，风机有效出口面积应为接近机壳和电机之间的环形面积，但要随中心体和出口之间距离的增加有所增大，如图1c) 中的定义。当电机位于进气侧时，图1c) 适用于叶轮轮载而不是电机。

3、凤机有效出口速度, effective fan outJet velocity
由推力、进口密度和风机有效出口面积按11. 2 条所述计算。
4、凤机出口速度fan outJet velocity
在射流风机情况下，它是进口容积流量除以风机有效出口面积
5、凤机护罩fan guard
护罩设计成能防止相对大的外来物，例如饮料罐的吸入，这些护罩有时装配到射流风机的人口和出口上。
注:护罩对于风机推力性能和噪声级有明显作用，在指定使用护罩的地方，应对带有护罩的风机进行现场测量。
6、凤室chamber
气流速度比风机进口或出口的气流速度小的风道。
7、试验封闭场地t四t enclosure
将风机和试验通道安装于不能通风的房间或其他空间。
8、叶轮平衡等级impeller balance grade
按JB/T 9101-1999 规定为G 级。
9、凤机振动速度fan vibration velocity 按照本标准和ISO 14695 测量的频率为10 Hz-I0 kHz 的未滤波的均方根振动速度。
10、凤机叶轮效率 overall efficiency风机空气功率除以叶轮功率。
11、总效率低overall efficiency风机空气功率除以电机输入功率。
12、声压级 sound pr四sure level试验条件下该声源传播声压的平方与基准声压的平方的比以10 为基底对数的10 倍。
13、声功率级 sound power level试验条件下该声源传播的声功率同基准声功率的比10为基底对数的10倍
14、出口声功率级L归outlel sound power level
在风机出口处确定的风机的声功率级。
15、所考虑的频率范围frequency range of inleresl
通常为中心频率在63 Hz-8 000 Hz 之间的倍频带和中心频率在50 Hz-I0 000 Hz 之间的三分
之一倍频带。
四、符号和单位

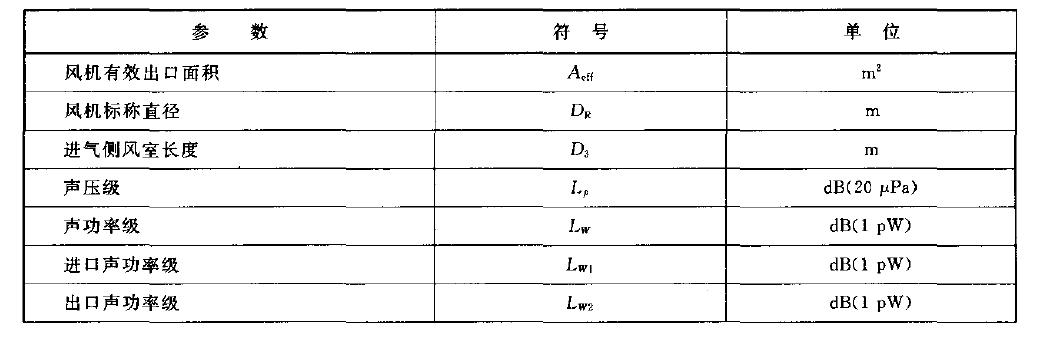

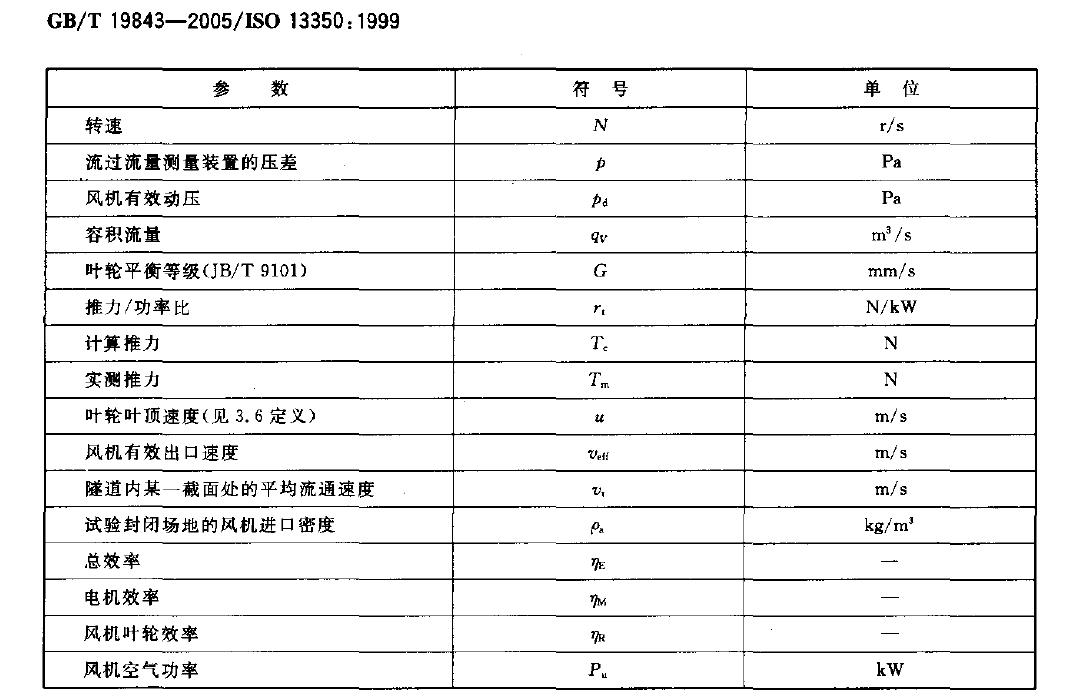

下述符号和单位适用于所列的参数：
