1 主题内容与适用范围
本标准规定了传递动力用蜗杆减速器（以下简称蜗杆减速器）加载试验的一般要求、试验台与测试装置、加载试验方法及数据处理等。
本标准适用于蜗杆减速器的产品定型及质量鉴定、科研样机的整机加载性能试验。被试减速器的蜗杆转速不超过1500 r/min，蜗杆副啮合的平均滑动速度不超过17 m/s。
2 引用标准
GB 6404齿轮装置噪声声功率级测定方法
GB 8543验收试验中齿轮装置机械振动的测定
3 试验件的一般要求
3.1试验件为待出厂的产品或样机。试验（或抽样）台数按试验目的及相应要求决定。
3.2主要零件的材料、热处理、机械加工等均应符合规定的技术要求，经检验合格并应有检查记录。必要时在试验前核查生产检验记录或抽检其主要项目。
4 试验台及测试装置
4.1加载验测台
试验台的驱动与加载方式，应优先采用能耗较低的液压或电加载的功率流封闭式。对试验台的主要要求：加载转矩和转速稳定，波动应不超过5%；运转中根据要求能够加载卸载，运转平稳。
4.2负载与转速测量仪器

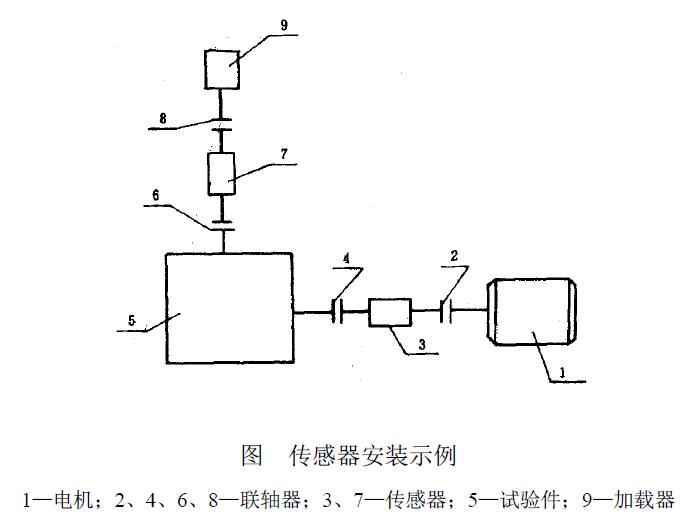

仪器仪表类型、规格、量程、精度应与试验要求相适应，测试项目为加载转矩（功率）、转速，测试误差应不超过读数的1%。优先采用转矩转速传感器与转矩转速测量仪。应在被试减速器的转入、输出轴端各装一台传感器，直接测量试样（仅附加联轴器）的输入、输出转矩（功率）、转速，如下图。
4.3安装调试
全部试验装置（不包括电控电源设备）应安装在同一（或组合）平台上，要求各部件找水平、对中，系统运转灵活。先进行静调零，然后进行动调零，调零后允许仪器转矩显示值多位读数的前几位均为零，末位数不大于4。
脱开联轴器6（见图），可测定试件5 的空载转矩。
4.4温度、噪声、振动的测试仪器
减速器的油池温度和轴承温度的测试，应采用经计量部门鉴定合格、量程为150℃的半导体点温计或数字式温度计。
噪声仪和测试方法应符合GB 6404的规定。
振动测试仪器和测试方法应符合GB 8543的规定。
