正航仪器皮革—密度的测定

正航仪器皮革—密度的测定
1.概述
密度是一种材料的主要物理性质，是单位体积物体的重量，由于皮革是属于多孔性疏松的物料，在革之中有许多大小不同，排列不规则的微孔，所以革的密度分为视密度(表观密度)和真密度。
单位体积的革(包括革中的孔隙在内)的重量为革的视密度即表观密度，以d表表示。
将微孔所占的体积排除在外的单位体积革的紧实物质的重量，称为真密度，以d真表示。
视密度和真密度均以g/cm3表示。
通过视密度和真密度可以计算革的孔隙及孔率，从而研究革的多孔性质，这种性质与皮革的透气性，透水汽性，保温性能关系很大。
皮革内的孔隙是由皮纤维间的空间，毛管、汗腺管和皮脂腺管所形成的，小孔的体积所占皮革体积的百分率称为孔率(p)。
则 P = [（ d真一d表 ）/ d真] × l00
   P = （1－d表/ d真）×l00
式中：P ── 孔率(%)
d表── 革的表观密度（g/cm3）
d真── 革的真密度（g/cm3）
革的孔率取决于原皮组织构造的紧密度；制造过程中的操作特点；毛囊、汗腺和皮脂腺的分布情况等。机械操作中的拉软、压光等操作影响皮革的疏松程度，故对视密度影响较大。生产过程中皮革的化学组成的变化，如鞣质的结合、填充等都影响真密度。一般情况革的视密度变化范围较大，而真密度变化较小。一般铬鞣革视密度在0.68～1.00之间；植鞣革在0.79～l.l0之间。

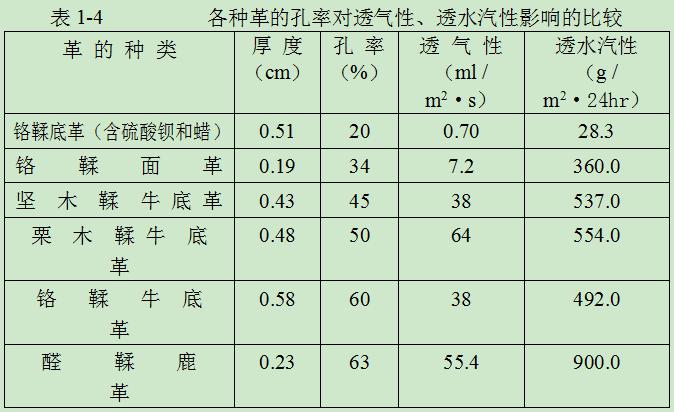

革的孔率与透气性、透水汽性的关系见表1-4

皮革的许多独特的性质，就是直接与它的纤维特殊编织方式造成的大量的天然微孔有关。例如，皮革的透水汽性就是由于它有许多连续的微孔网络；皮革的异常抗弯曲疲劳性是由于在微孔结构内革的细小纤维可以在压力下重新定向；在多孔结构内保留了空气，使革有高的保温性能和绝热性，这些都是革制品尤其是皮鞋所需要的。
2.视密度的测定方法
l.试样的制备
按图 1一8所示，位置“l0”作刀模切取一圆块试样，直径为5 cm，并进行空气调节。
2.厚度测定
在试样上取四点，其中一点O为试样中心点，其它三点 a、b、 c离粒面中心O约为2 cm，abc三点连线为等边三角形，在定重式测厚仪上分别测定a、b、c、o四点的厚度，然后计算平均值，以t表示厚度。
3.测定直径
用直尺在粒面上量取两个互相垂直的直径，再在肉面上量取两个相互垂直的直径，四个数的平均值作为试样的直径，以D表示。
4.4.称重
将试样置于度为0.01g的工业天平上称量，以W(g)表示。
5.5.计算
革试样的视密度(g/cm3)
d表 = W/V  =（4W）/（πD2t）
式中：d表── 革样的视密度(g/cm2)；
 W──样重(g)；
 V──革样的体积(g/cm3)；
 D──革样的平均直径(cm)；
 t ──革样的平均厚度(cm)。
5.6注意：
(1) 易于压缩的革，测定厚度时，测厚仪上所加的负荷可以适当减小，但应在报告上如实说明；
(2) 如果试样切自厚薄不均的皮革，测取的厚度点应在三个以上；
（3）测视密度的试样应留下作吸水性实验。
3.视密度和真密度同时测定
1.仪器
（1）（1）滴定管——经过校正，并固定在架上。
（2）（2）100ml容量瓶一—以V0表示瓶的体积。
2.试样准备
将试样切成长20 mm，宽2～3 mm的小窄条，并仔细清除所附革屑。
3.操作手续
在工业天平上称取试样5～10g，称量到0.01g。置入容量瓶中，然后由滴定管加入甲苯至标线。记下所用甲苯的体积，以V1表示之，用瓶塞或滤纸盖住瓶口以避免尘埃。静置一昼夜，此时革内孔隙就被甲苯所充满，同时瓶内甲苯体积应减少，待达到确定不变的水平面时，再滴入甲苯以补足此减少的体积，记录此体积为V2，则革样紧实物质的体积V紧，为：

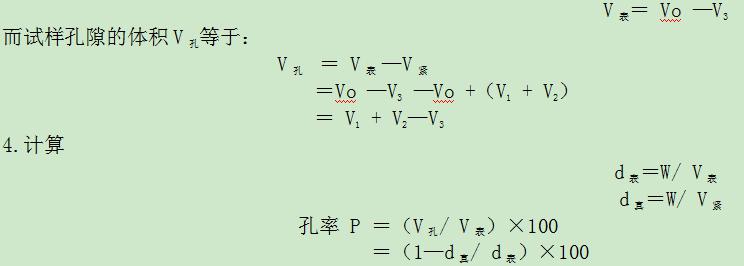

将瓶中甲苯及试样全部倾出，用滤纸把试样表面所附甲苯轻轻吸尽。再将试样放入容量瓶中，加入甲苯到标线，所用甲苯体积以V3表示。容量瓶体积V0与这次加甲苯体积V3之差即为试样的紧实物质再加上它的空隙的总体积，即视体积（表观体积）V表。即：
