正航仪器透气性(透气度)的测定

正航仪器透气性(透气度)的测定
1.概述
革能够透过空气的性质，称为透气性，透气性是皮革的珍贵性质之一，它与透水汽性同是革的卫生性能的重要指标，直接关系到穿着时的舒适性。
皮革的透气性是指在一定压力和一定时间内，革试样单位面积上所透过空气的体积，结果以ml /cm2·h。
各种革的透气性差别很大，革的透气性与孔率有关，孔率大，透气度大，革的卫生性能好，反之，革的卫生性能差。凡是影响孔率的因素，都能影响革的透气性，如用紧密原料皮制成的革透气性较小，松软原料皮制成的革透气性较大，植鞣革的透气性较小，一般约80～120ml/cm2 ·hr。铬鞣革的透气性较大一般约力2000～5000 ml/cm2·h。在制革工艺过程中，凡是足以使纤维组织松软，增加纤维间隙的操作，如酸、碱、酶的处理、拉软等都可以增加革的透气性；反之，凡是使纤维组织紧密和减少纤维间隙的操作，如打光滚压、烫平，填充等都可以减少透气性，此外，涂饰剂薄膜的性质，对成革的透气性也有很大的影响。
在制鞋过程中，如涂抹鞋帮里和帮面之间的浆糊面积过大，也影响革的透气性。
2.测定仪器
1.秒表；

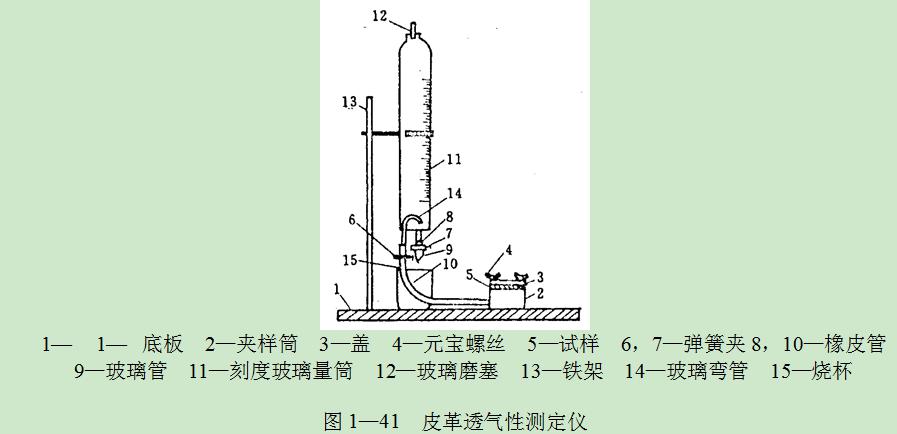

2.H.C费多罗夫皮革透气性测定仪，如图 1一41

主要规格
1.量筒内排气口与玻璃管嘴尖端之距离为 100 mm；
2.试样透过空气的面积为 l0 cm2；
3.橡皮连通管的内径为8～10 mm。
本仪器由一项具有磨塞的刻度量筒“11”容积为100ml，及一个固定在底板上的空心圆柱形空气室(夹样筒) “2”组成，空气室内有突出部分，在其上面有橡皮圈，就在这橡皮圈上安放试样(若上盖与空气室接触很严密不漏气，也可不要突出部分和橡皮圈)，空气室顶部有螺纹，底侧有穿孔，在穿孔内接头联以橡皮管 “l0”，盖帽“3”是空心的环状物，大部有螺纹，可以靠4个螺旋帽紧密的嵌入空气室的上部，盖帽的内径和空气室内环状突出物的直径都等于3.56cm，就相当于面积为10cm2，刻度玻璃筒底部有两根玻璃管穿进筒内，其中一根玻璃管和管口在刻度圆底面上，这根玻璃管接以橡皮管“8”，再紧接带尖嘴的玻璃管“9”，橡皮管用夹子“7”夹住，另一根玻璃管“14”上部弯曲，端部微微向上，深入到刻度玻璃圆筒内，下端从筒底穿出，与橡皮管“l0”相连接，在橡皮管的另一端与空气室下面的接头相接。
3.测定原理
在试样两侧相反的方向上形成空气的压力差，测量在此条件下通过试样的空气量(体积)透气性的指标就是在试样两侧相反方向上的压力差等于 l0 cm水柱高时，每小时通过1 cm2试样的空气体积(以ml计)。
l.仪器的标准状况(见图l一41)
设外界大气压为P大，量筒内水柱上面空隙的压力为P0，由液面到玻璃管口末端a的高度为H，水的密度为r，弯管口b到液面的距离为h1，由b到a的距离为h2。

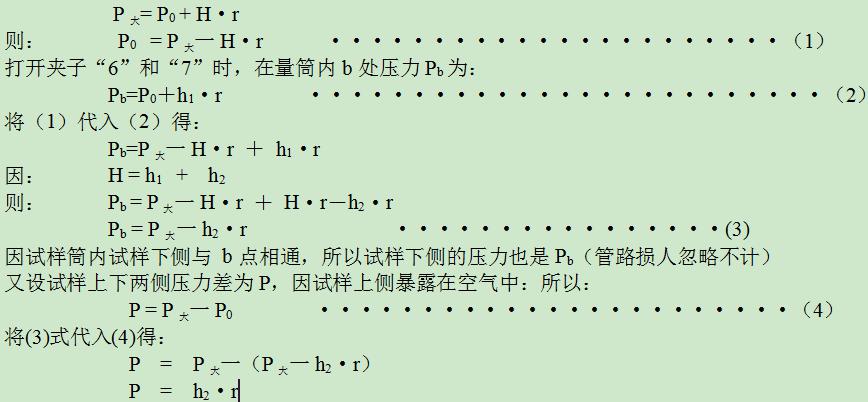

当封闭筒上，打开玻璃管夹子“7”(同时关闭夹子“6”时) a点大气压与量筒内压力平衡此时有，

在一定温度下r是不变的。显然P取决于h2，即试样两侧的压力差依从弯管口b到玻管口端a之间的距离而定。
规定指标是，试样两侧压力差为l0cm水柱，即P=l0·r，所以试验前应调好玻璃管长度使h2=10厘米，使仪器在标准状况下工作，使之所测透气度仅反映皮革本身的透气性质，而避免仪器误差。
