正航仪器测定操作与检查仪器

正航仪器测定操作与检查仪器
1.测定
在l0cm水柱的压力下，空气从一定面积的试样上侧流经革的孔隙从排气口进入玻璃量筒至使量筒中的水位下降，水被排出。水位由0ml下降到100ml时所需要的时间就相当于一定面积的试样透过l00cm3空气所需的时间。
2.操作
2.1检查仪器
试验前必须检查仪器是否安装好，并将弯管口 b与玻璃尖端a之间距离调到h2=l0cm，然后夹住量筒下端夹子“6”和“7”注入水，并将量筒用玻璃塞塞紧，打开夹子“7”，如果无水流出，则表明仪器不漏气。符合试验要求，重新夹紧夹子“7”，并将与试样等面积的橡皮片放入试样筒“2”、“3”之间，然后上紧螺帽，先打开夹子“7”，再打开夹子“6”，如果玻璃管口a无水流出，则表示各接头不漏气，可确定全部装置符合要求。
2.2空缺试验
在不放橡皮片及试样的情况下，测定l00ml空气从试样进入量筒的所需时间，即为空缺试验，为此先将20±3℃的蒸馏水装满量筒，塞紧玻璃塞，先打开夹子“7”，再打开夹子“6”，水从玻璃管口a处流出，当量筒内水位下降到“0”位时，立即开动秒表，待水位降到刻度l00 ml时立即停止秒表记录所需时间，以t0(s)表示，空缺试验不得少于两次，平行试验之差小于0.5s。
t0应在20±ls。若不在此范围内可改变玻璃管口“9”的直径和橡皮管“l0”的长度，以增减管路阻力。
2.3试样试验
按规定图1一8所示10部位切取一圆形试样并进行空气凋节，夹紧在试样夹“2”、“3”之间，再按空缺试验操作，通过试样100ml空气所需时间ts，同时作试样试验两次以上，平行试验相差小于0.5s。
3.计算

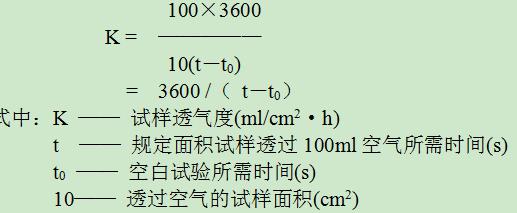

3.1试样的透气度

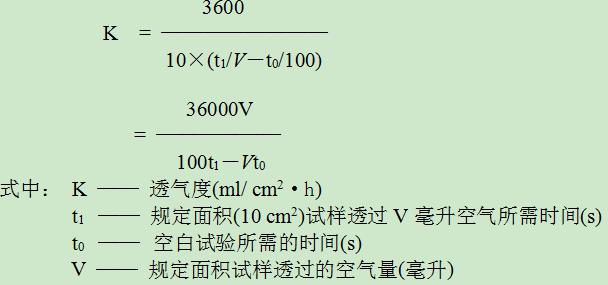

如果试样透气性很小，通过100ml空气的时间在15min以上时，则应把量筒内水位调到“0”位后，记下5～10min内透过空气的量(观察记录水位下降的体积)结果可按下式计算。
