正航仪器设备技术高温拉伸试验

正航仪器设备技术高温拉伸试验
1.高温拉伸试验
1.1试样尺寸
板状试件高温拉伸试验的试样尺寸按GB 4338 ，采用do =5 mm 的圆形比例试样。
2.试验方法
高温拉伸试验的试验方法按GB 4338 ，试验温度按焊件的设计要求。
2.1合格标准
高温拉伸试验的合格标准为:焊接接头的抗拉强度和屈服点不低于试验温度下母材规定值的下限。
3.全焊缝金属拉伸试验
3.1试样尺寸

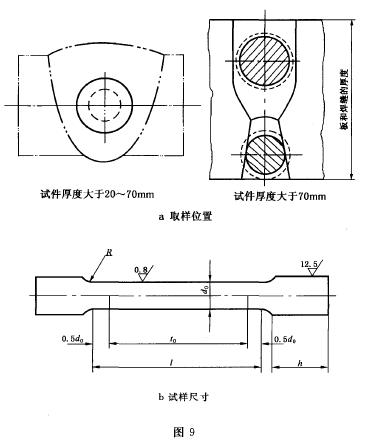

全焊缝金属拉伸试验的试样尺寸按图9 ，试样标距部分的直径d。应取焊缝横断面内许可的值，但不大于20 mm 。图9 中，过渡圆弧半径R=0.5do ， 标距长度lo=5doo

4.试验方法
全焊缝金属拉伸试验方法按GB 228 的规定。
5.合格标准
全焊缝金属拉伸试验的合格标准为z
a. 抗拉强度
焊缝金属的抗拉强度不低于母材规定值的下限，如果母材抗拉强度规定值的下限大于490 N/m时，并且焊缝金属的屈服点高于母材规定值的下限，则允许焊缝金属的抗拉强度比母材抗拉强度规定值的下限低19.6 N/mm2
b. 伸长率
焊缝金属的伸长率不小于母材规定值的80% 。
弯曲试验
6.1试样尺寸
6.2弯曲试验试样的厚度δ 和宽度b 按图10 和表2 ，试样长度J 根据试样厚度、弯芯直径和试验装试样拉伸面的两棱角应修成半径不大于2 mm 的圆角，拉伸面上焊缝两侧中至少一侧的母材应保持原始表面，但允许用机械方法除去管子和焊缝表面的不平整部分。
