1.试验方法

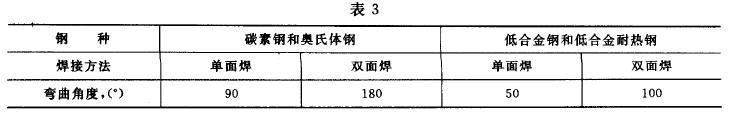

弯曲试验的试验方法按GB 232 的规定，弯芯直径为30'， 支辑间距离不大于60'， 弯曲角度按表3 ，异种钢焊接接头的弯曲角度按强度较高一侧的母材。

2. 合格标准
弯曲试验的合格标准为z 当弯曲到规定的弯曲角度后，试样上任何方向缺陷长度均不大于3mm 。试样的棱角开裂不计。
3.常温冲击试验
3.1试样尺寸
3.2 常温冲击试验试样应从样坯上含最后焊层的焊缝中切取，试样的上表面离母材1~2 mm ，缺口轴线应垂直于母材表面并处于焊缝断面的中心，见图11 。

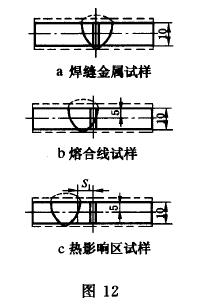

4.常温冲击试验采用GB/T 229 中的V 型试样(1 0 mmX10 mmX55 mm 或5 mmX10 mmX55 mm) ，试样缺口按焊件的试验要求可分别开在焊缝金属、熔合线或热影响区，见图12 。
热影响区试样缺口轴线应垂直于焊缝轴线，缺口轴线至熔合线的距离51 按焊接该试件时所用焊接工艺的评定报告。



5.合格标准

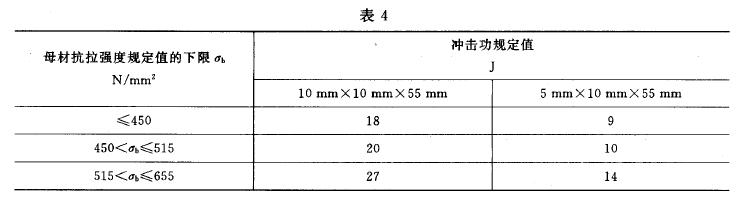

常温冲击试验的合格标准为z 三个试样的常温冲击吸收功平均值应不低于母材规定值，如无母材规定值时，应不低于27 J(试样截面尺寸为10 mmX 10 mm) ，并且至多允许有一个试样的冲击吸收功低于上述指标值，但不低于上述指标值的70% 。
异种钢焊接接头按抗拉强度较低一侧母材的冲击吸收功的规定值。
